EV Simulator LPT.2
EV simulatorEV-simulator_type-1-socket-closeupCP Switcheslaadpaaltesters type LPT.2 en LPT.1

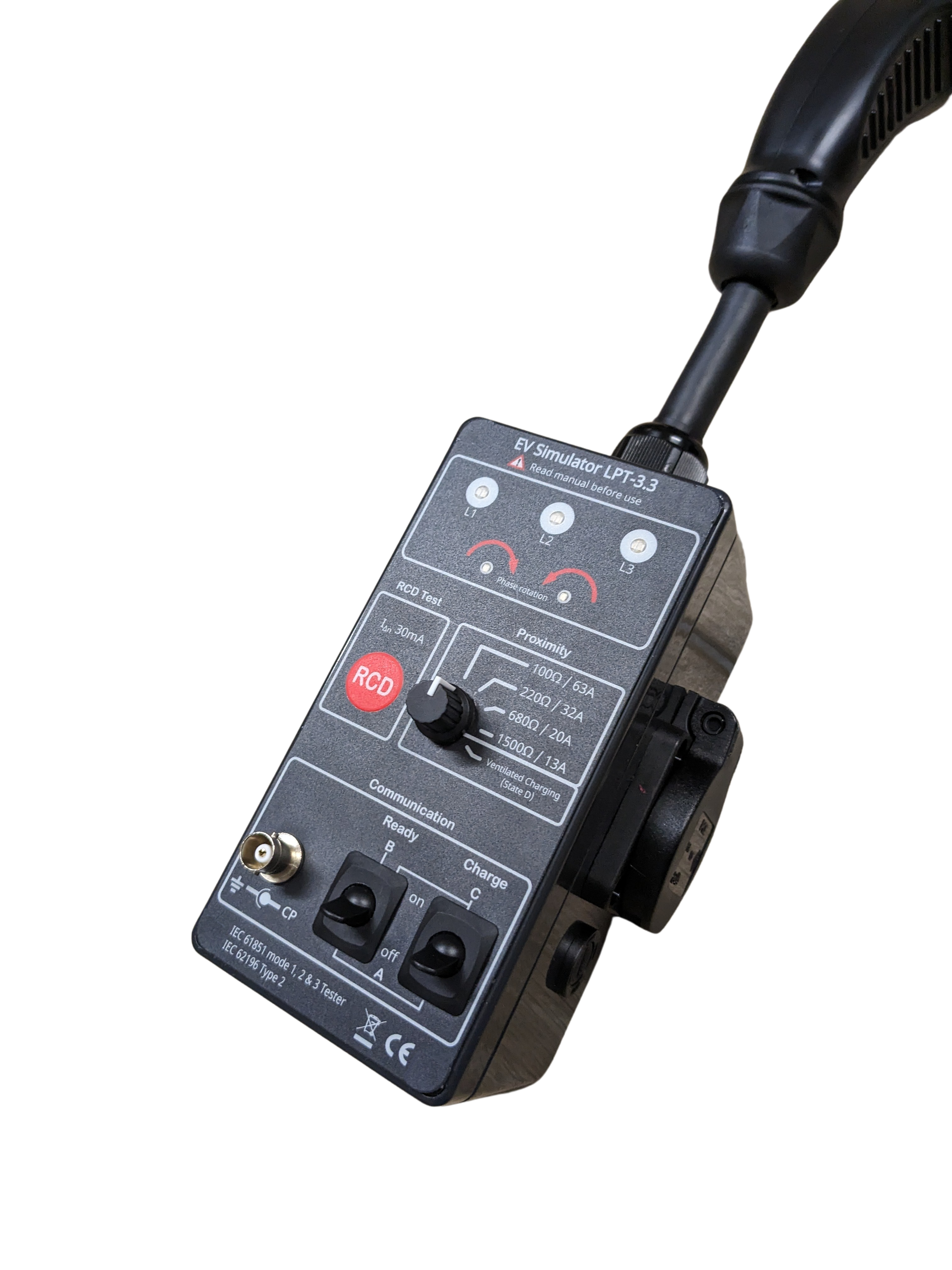

Laadpunttester / EV simulator

€ 450,00 incl. BTW

Uitverkocht

SKU: LPT.2 Categorieën: , , ,

Productbeschrijving

De laadpunttester (EV Simulator) gebruik je om de correcte werking van een laadpaal te testen. De laadpaaltester simuleert het gedrag van een elektrische auto.

Deze tester kan op zowel laadpunten met vaste kabels (type 1 en 2) als laadpunten zonder kabel aangesloten worden.

Werkwijze eenvoudig

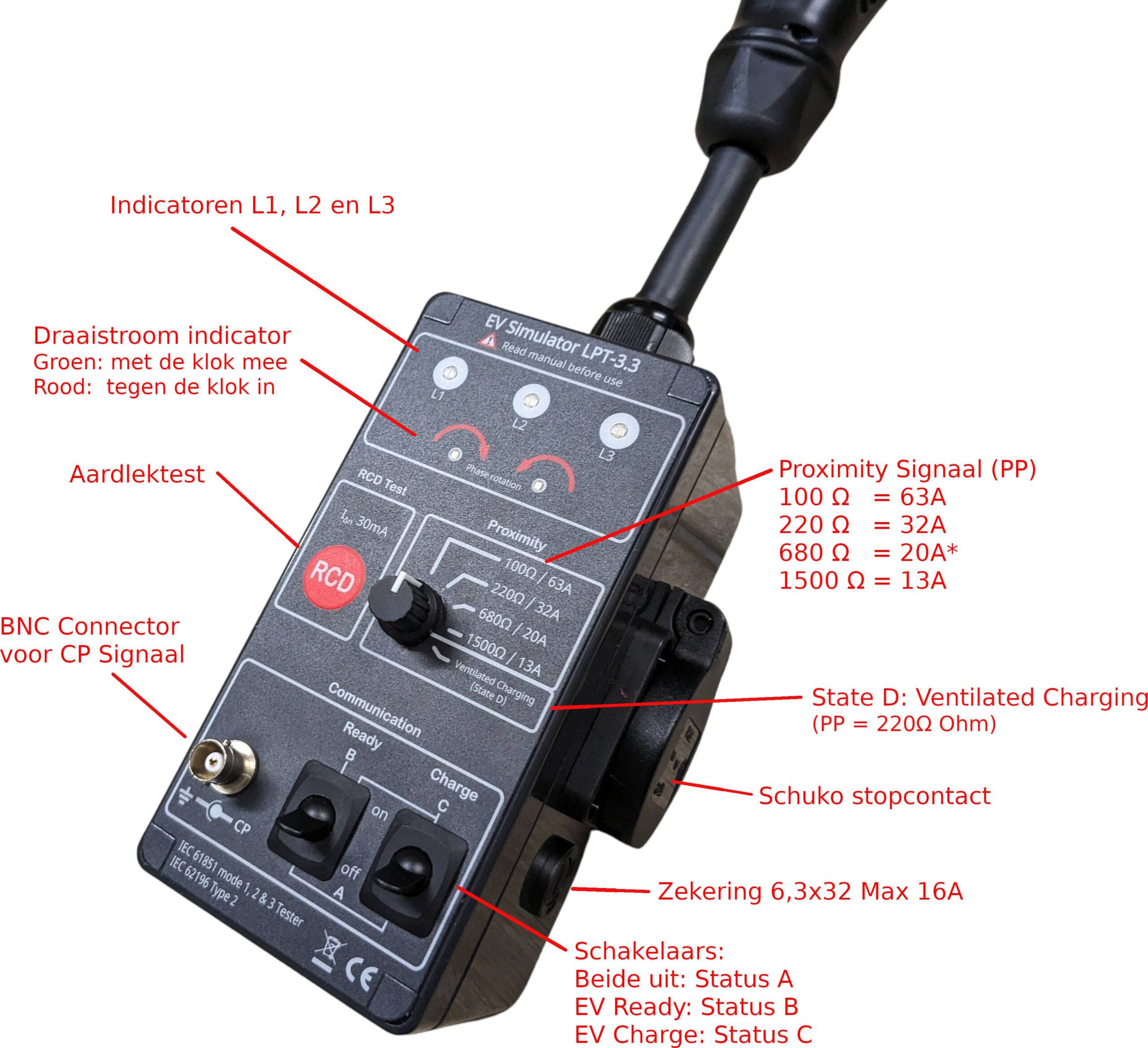

1) Stekker in de laadpaal steken en schakelaars S1 ‘Connect’ omzetten.
2) Laadpaal ‘ontgrendelen’met RF-kaart of drukknop (bij thuisladers kan deze stap mogelijk overgeslagen worden)
3) Schakelaar S2, ‘Charge’ omzetten: Resultaat L1 zal gaan branden. Bij een 3 fase laadpaal zal L1, L2 en L3 gaan branden.

Een BNC connector biedt de mogelijkheid om met een multimeter het Control Pilot (CP) signaal te meten of met een Oscilloscope te bekijken. Met name als de laadpaal niet lijkt te werken of de auto van de klant wil gaan laden, kan het CP signaal gecontroleerd worden.

De laappunttester is uitgerust met een schuko wandcontactdoos. Hierop kan elektrisch gereedschap of acculaders aangesloten worden. Ook kan hiermee gevalideerd worden of de MID meter in het laadpunt correct werkt.

Nederlandstalige handleiding

De bijgeleverde Nederlandstalige handleiding geeft een algemene uitleg van het communicatieprotocol tussen de laadpaal en elektrische auto. Daarnaast beschrijft het een uitgebreide werkwijze en foutdiagnose inclusief foto’s van resultaten op een scope alsmede wat een multimeter moet aangeven.

Installateurs

De laadpaaltester is ideaal voor installateurs die zelf geen Elektrische auto hebben, of als de auto van de klant nog niet geleverd is. Ook voor het opleveren van meerdere laadpalen op een locatie biedt de laadpaal tester tijdswinst; de elektrische auto hoeft niet van paal tot paal gereden worden, waarbij telkens de kabel uit de auto verwijderd moet worden. Bij operationele laadpalen, kan de laadpaaltester gebruikt worden als stroomvoorziening (230V) voor het opladen of gebruiken van elektrisch gereedschap.

De laadpaaltester bestaat uit de volgende componenten:
* Type 1 male socket (voor testen laadpaal met vaste type 1 kabel)
* Type 2 male stekker (voor testen laadpaal zonder vaste kabel en met vaste type 2 kabel)
* Slagvaste PVC behuizing
* Schuko utiliteits-contactdoos.
* Nederlandstalige handleiding

Levertijd

Wij zijn bezig de laadpaaltester te herzien. de verwachting is dat deze binnen 4 weken in vernieuwde vorm weer beschikbaar komt.

Wilt u op de hoogte gehouden, neem contact met ons op of stuur een email aan info@laadkabelfabriek.nl

Extra informatie

Stekker type

Type 1, Type 2
